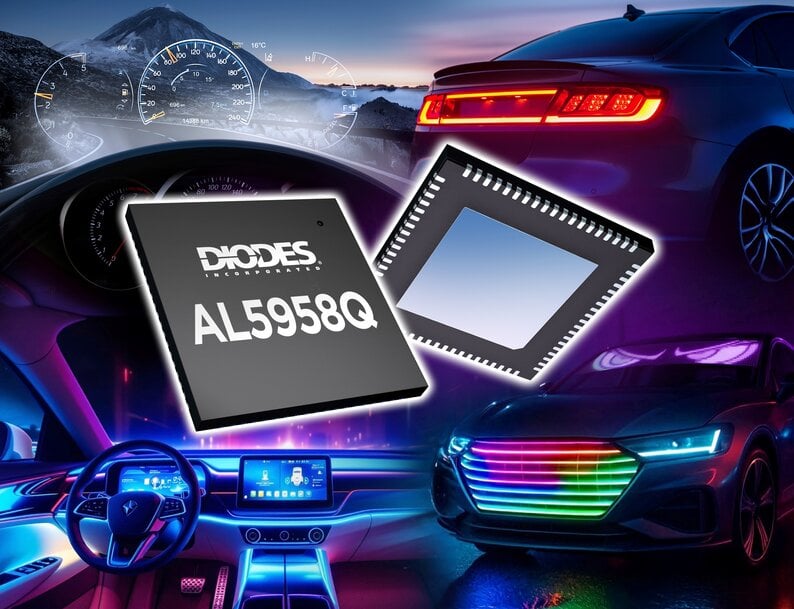

Diodes präsentiert 48-Kanal-LED-Treiber AL5958Q für dynamische Fahrzeugbeleuchtung

Der automotive-konforme Treiber kombiniert 16-Bit-Dimmung, RGB-Unterstützung und intelligente Matrixfunktionen für Displays, Innenraum- und Außenbeleuchtung.

  www.diodes.com

Diodes Incorporated (Diodes) stellt den fahrzeugkonformen* Matrix-LED-Treiber AL5958Q vor. Mit seiner 48-Kanal-Konstantstromquelle, die bis zu 32 Scans ermöglicht, revolutioniert er die dynamische Beleuchtung in Fahrzeugen und sorgt für mehr Sicherheit, Personalisierung und Ästhetik in neuen Fahrzeugplattformen.

Der Treiber eignet sich für Mini- und Mikro-LED-Displays mit schmalem Pixelabstand, die mehrere RGB-LEDs erfordern, um animierte, dynamische Beleuchtung mit Daten und Informationen zu erzeugen. Zu den Anwendungen gehören zentrale Informationsanzeigen, Kombiinstrumente, Head-up-Displays, Kühlergrill- und Emblemleuchten, LED-Karosseriepanels, Innenraumbeleuchtung und Rückleuchten.

Der AL5958Q verfügt über intelligente Matrix-Display-Befehlsfunktionen, die den Verarbeitungsaufwand des lokalen Mikrocontrollers deutlich reduzieren. Zu diesen Funktionen gehören (1) das automatische Einfügen von Schwarzbildern, um Unschärfen zu mindern, die durch Scan-Umschaltungen verursacht werden; (2) die Reduzierung von Geisterbildern in der letzten und nächsten Scan-Zeile, um Geisterbilder durch parasitäre Kondensatoren zu beseitigen; sowie (3) die Unterdrückung von Caterpillar-Fehlern durch kurzgeschlossene LEDs. Ausgefallene Zeilen durch unterbrochene LEDs und eine gestaffelte Stromausgangsverzögerung, um den Einschaltstrom zu minimieren, sind ebenso enthalten wie eine Graustufenverbesserung (Kompensation der Gleichmäßigkeit bei geringer Helligkeit), ein Graustufentakt-/GCK-Watchdog-Timer und ein Ruhemodus zur Energieeinsparung.

Die speziellen Fähigkeiten des Treibers werden durch seine 16 n-MOSFET-Schalter und die Scan-Steuerung pro Baustein hervorgehoben. Diese unterstützen statische und dynamische Systeme mit einer flexiblen Scan-Sequenz von 0 bis 32 Scans, was animierte Beleuchtungsanzeigen ermöglicht. Für größere Anwendungen lassen sich mehrere AL5958Q unbegrenzt in Reihe schalten, um umfangreiche und komplexe RGB-Displays zu erstellen und das lokale Dimmen zu erleichtern.

Die hohe 16-Bit-Dimmauflösung des AL5958Q ermöglicht zusammen mit seiner RGB-Unterstützung präzise Helligkeitsregelung und Farbmischung. Der Ausgang für jede Farbgruppe lässt sich über drei externe Strommesswiderstände oder durch Programmierung dreier 6-Bit-Stromsteuerungsregister konfigurieren. Darüber hinaus verbessert die einzigartige Multiplex-Pulsdichtemodulation (M-PDM) die Bildwiederholfrequenz dynamischer Scansysteme, ohne die Frequenz des Graustufentakts (GCK) zu erhöhen. Elektromagnetische Störungen (EMI) aufgrund hoher Taktfrequenzen werden so wirksam gemindert.

Der Treiber verfügt über zahlreiche Diagnosefunktionen und Schutzmechanismen. Dazu gehören Fehlerflag-Register für LED-Unterbrechungen/Kurzschlüsse zum Auslesen jedes Kanals mittels Unterbrechungs-/Kurzschlusserkennung; Unterspannungsschutz (UVLO) und ein Watchdog-Timer.

Der AL5958Q ist für einen Umgebungstemperaturbereich von -40 bis +125 °C ausgelegt und wird im benetzbaren W-QFN9090-76/SWP-Gehäuse (Typ A1) ausgeliefert, das den Anforderungen des Automotive-Markts entspricht.

Der AL5958Q kostet je 1,60 US-$ (ab 2500 Stück). Eine Standardversion, der AL5958, ist ebenfalls erhältlich und eignet sich für industrielle und kommerzielle Anwendungen.

Weitere Informationen finden sich auf der Website von Diodes Incorporated.

*Automotive-qualifiziert nach AEC-Q100 Grad 1; in IATF-16949-zertifizierten Einrichtungen gefertigt und unterstützt PPAP-Dokumentation.
