CONTA-CLIP News
Nachwuchs: Das runde Kabeleinführungs-System KES-E-R
CONTA-CLIP baut sein schraubenlos montierbares KES-E Programm um die metrischen 50 mm Varianten der Baureihe KES-E-R weiter aus.

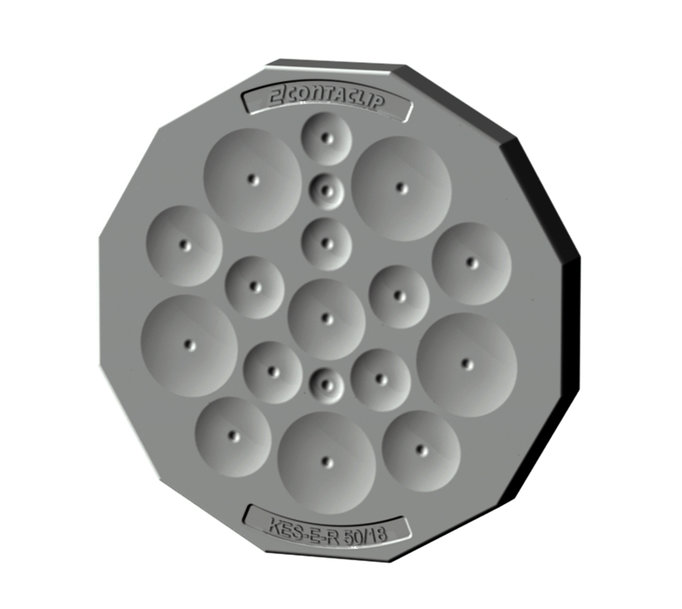

KES-E-R Variante 50/18 für die Einführung von bis zu 18 nichtkonfektionierten Leitungen oder Schläuchen.Die Kabeleinführungsplatten ermöglichen die schnelle und sichere Einführung von Leitungen in Schaltschränke oder Maschinengehäuse. Ohne den Einsatz von Werkzeug wird das System einfach in die vorgesehenen Durchlassöffnungen gedrückt, dabei wölbt sich die innere, elastische Dichtlippe der Profildichtung hinter die Innenseite des Gehäuses und sorgt für einen sicheren und rüttelfesten Halt.
Um die Leitungen einzuführen, wird die Oberflächenmembran am gekennzeichneten Zentrierpunkt durchstoßen und die Kabel oder Schläuche einfach hindurch geschoben. Von den neuen, stabilen Kabeleinführungsplatten sind je sieben A- und B-Varianten für Kabel und Pneumatikschläuche mit Durchmessern von 1 mm bis 22,5 mm verfügbar. Die A-Varianten eignen sich für Wandstärken von 1,5 mm bis 2,5 mm, die B-Varianten für Wandstärken von 2,5 mm bis 4 mm.
Rückansicht der metrischen Kabeleinführungsplatte KES-E-R 50/12.
Ausführungsabhängig ermöglichen sie die Einführung von bis zu 35 nichtkonfektionierten Leitungen oder Schläuchen und erreichen damit eine außerordentlich hohe Packungsdichte. Durch die Auslegung in IP54 schützt das halogen- und silikonfreie Kabeleinführungssystem aus TPE sicher gegen Staub und Spritzwasser. Das Material ist für den Einsatz im Temperaturbereich von - 40 °C bis +90 °C vorgesehen.
www.conta-clip.de
