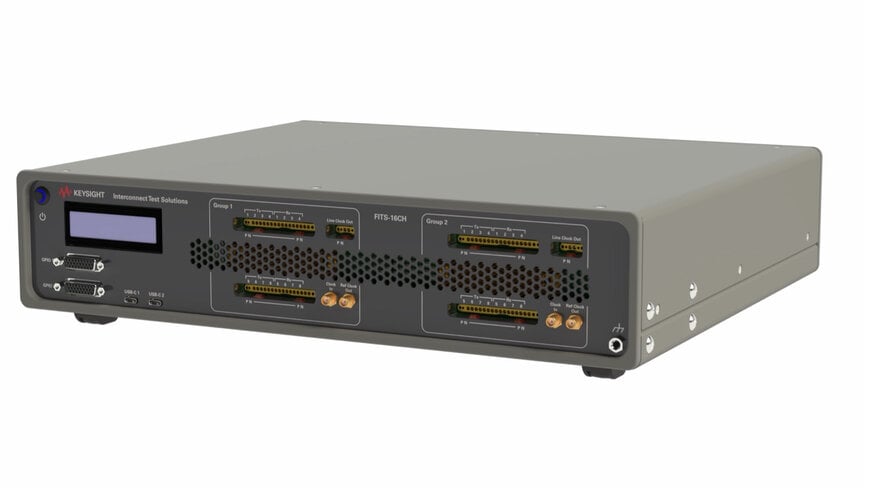

Keysight validiert 1,6-T-Verbindungen mit FITS-16CH
Das System prüft Bitfehlerraten aktiver und passiver Rechenzentrums-Kabel bei 212G-Laneraten und doppelter Kanaldichte.
www.keysight.com
Keysight Technologies hat das digitale Fehlervalidierungssystem FITS-16CH (Functional Interconnect Test Solutions) auf den Markt gebracht, um die Fehleranalyse optischer sowie aktiver und passiver Kupferverbindungen in Scale-Out-Rechenzentren zu beschleunigen. Da physikalische Schichtprüfungen bei steigenden Übertragungsraten nicht mehr ausreichen, um die Zuverlässigkeit eines Systems abzubilden, kombiniert die Plattform Messungen der Bitfehlerrate (BER) und der Vorwärtsfehlerkorrektur (FEC) auf der digitalen Ebene. Das System unterstützt Lane-Raten von 106G und 212G für aktuelle 800G- sowie aufkommende 1,6-T-Technologien und verdoppelt mit 16 Sende- und 16 Empfangskanälen die Dichte des Vorgängermodells.
Automatisierte Kanalabstimmung und hohe Dichte
Mit insgesamt 32 aktiven Kanälen (16 Tx, 16 Rx) ermöglicht das FITS-16CH die gleichzeitige Prüfung komplett montierter Verbindungsbaugruppen. Es nutzt zwei Module Compliance Boards (MCBs) mit unabhängigen Kanalgruppen, um Systemqualifizierungen über mehrere Lanes hinweg parallel durchzuführen. Um den komplexen manuellen Abstimmungsprozess zu automatisieren, integriert sich die Windows-11-basierte FITS-Benutzeroberfläche direkt in die DCA-X-Analysatoren von Keysight. Dieser Vorgang berechnet die optimalen FIR-Tap-Einstellungen (Finite Impulse Response) für die Signalübertragung automatisch, wodurch sich die Zeit zur Abstimmung des elektrischen Auges von mehreren Tagen oder Wochen auf wenige Minuten reduziert.
Kompatibilität vom Chip bis zum Kabel
Die Testplattform verfügt über ein hohes Einfügungsdämpfungsbudget, das die Validierung von Signalen über stark verlustbehaftete Kanäle und kundenspezifische Vorrichtungen hinweg erlaubt. FITS-16CH unterstützt eine breite Palette modernster Netzwerkverbindungen, darunter aktive elektrische (AEC) und optische Kabel (AOC), passive Direct-Attach-Kabel (DAC), Linear-Retimed-Optiken (LRO) sowie lineare steckbare Optiken (LPO). Über eine SCPI-API lässt sich das System nahtlos in automatisierte Validierungsabläufe einbinden und fungiert modular als Sender oder Empfänger für externe Bitfehlerraten-Tester (BERTs) und UXR-Echtzeit-Oszilloskope von Keysight.
Zusätzlicher Kontext: Fehlerkorrektur (FEC) bei 1,6-Terabit-Verbindungen
Dieser Abschnitt enthält technische Spezifikationen und Wettbewerbs-Benchmarking, die nicht in der ursprünglichen Produktankündigung enthalten sind.
Beim Übergang auf Netzwerkinfrastrukturen der 1,6T-Generation verdoppelt sich die Lane-Geschwindigkeit auf 212 Gbps pro Kanal (unter Verwendung von PAM4-Pulsamplitudenmodulation). Bei diesen extremen Frequenzen erleiden elektrische Hochfrequenzsignale über Kupferkabel massive Einfügungsdämpfungen (Insertion Loss) und Signalreflexionen. Infolgedessen ist das traditionelle "elektrische Auge" (Eye Diagram) auf der physikalischen Schicht am Empfänger oft vollständig geschlossen, was herkömmliche Signalintegritätsprüfungen an ihre Grenzen bringt. Moderne Hochgeschwindigkeitsverbindungen sind daher zwingend auf komplexe digitale Vorwärtsfehlerkorrektur-Algorithmen (Forward Error Correction, FEC) angewiesen, um korrumpierte Datenpakete mathematisch zu rekonstruieren. Die reine Überprüfung der analogen Signalqualität reicht nicht mehr aus; Ingenieure müssen die "Pre-FEC"- und "Post-FEC"-Bitfehlerraten (BER) kontinuierlich messen, um sicherzustellen, dass die Fehlerkorrektur-Logik der digitalen Signalprozessoren (DSP) die physikalischen Kanalstörungen im realen Netzwerkbetrieb fehlerfrei kompensieren kann.
Bearbeitet von einem Industrie-Journalisten, Lekshman Ramdas, mit KI-Unterstützung.
