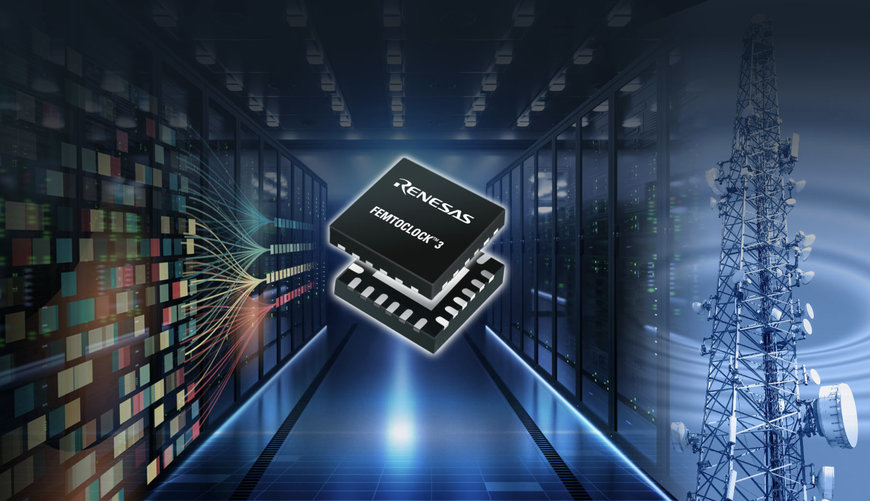

Renesas neue FemtoClock 3: Branchenweit niedrigster Stromverbrauch und führende Jitter-Leistung

Renesas Electronics Corporation hat sein Portfolio an Timing-Lösungen um eine neue ultraniedrige 25-fs-rms-Taktlösung für drahtgebundene Infrastruktur, Rechenzentren und Industrieanwendungen erweitert.

Die neue FemtoClock™-3-Familie umfasst Taktgeneratoren und Jitter-Attenuatoren mit acht und zwölf Ausgängen. Diese ermöglicht hoch performante, einfach einzusetzende und kosteneffektive Taktverteilungen für die Entwicklung der nächsten Generation von Hochgeschwindigkeits-Interconnect-Systemen. Zielanwendungen für diese neuen Bausteine beinhalten Telekommunikations-Switches und Router, Top- oder Rack-Switches für Rechenzentren, Bildgebung im Bereich Medizintechnik, Audio- und Videoübertragung sowie vieles mehr.

Die FemtoClock-3-Bausteine liefern Spitzenwerte in Bezug auf Phasenrauschen und Jitter, die erforderlich sind, um die Anforderungen von SerDes-Datenraten von 112 Gbps sowie SerDes-Designs der nächsten Generation mit 224 Gbps zu erfüllen, die einen gewöhnlichen Quarz mit 48 MHz oder 73 MHz nutzen. Die hochintegrierten Bausteine können bis zu vier Frequenzdomänen erzeugen. Sie bieten integrierte LDOs (Low-Drop-Out-Regler) mit einem hervorragenden PSRR und reduzieren damit die Komplexität und Kosten des Boards.

„Dank jahrzehntelanger Erfahrung und patentierter Technologie ist Renesas mit seinen erstklassigen Timinglösungen führend in der Branche“, so Zaher Baidas, Vice President der Timing Division bei Renesas. „Die FemtoClock-3-Bausteine bauen diese Führungsposition weiter aus, indem sie mehrere Clocks und Synchronisierungsfunktionen in einem einzigen Baustein mit extrem niedrigem Jitter bereitstellen. Dies vereinfacht das Boarddesign und reduziert den Platzbedarf sowie auch die Kosten.“

„FemtoClock 3 war die einzige Timinglösung, die uns extrem niedriges Jitterverhalten bei gleichzeitig geringer Verlustleistung lieferte. Das vereinfachte das PCB-Design und verringerte den Platzbedarf für unsere Next-Generation-Switches“, erläutert Vincent Ho, CEO von UfiSpace. „Wenn es um Timing-Lösungen geht, die es uns ermöglichen, schnell und kostengünstig Spitzenprodukte zu liefern, vertrauen wir auf Renesas.“

Hauptmerkmale der FemtoClock-3-Familie

• Branchenführender Jitter von 25 fs (rms) übertrifft die Anforderungen der nächsten Generation von SerDes-Referenztakten mit 112 Gbps und 224 Gbps
• Mit bis zu vier Frequenzdomänen lassen sich alle Systemtakte aus einem Baustein erzeugen
• Bausteinvarianten mit Jitterdämpfung, Synchronisation und Möglichkeiten zur Takterzeugung mit acht oder zwölf Ausgängen
• Geringe Verlustleistung von 1,2 W und der Betrieb mit einer einzelnen 1,8-V-Versorgungsspannung
• Integrierter nichtflüchtiger Speicher erlaubt die kundenspezifische Bauteilanpassung in der Fertigung ohne zusätzliche Kosten für den Kunden
• Kleines 7 x 7 mm VFQFPN-Gehäuse mit 48 Pin und 9 x 9 mm VFQFPN-Gehäuse mit 64 Pin
• Konform gemäß ITU-T G.8262 und G.8262.1 für Enhanced Synchronous Ethernet
• Ein einziger Baustein mit mehrfachen Betriebsmodi vereinfacht den gesamten Taktbaum

FemtoClock 3 unterstützt mehrere Betriebsmodi, einschließlich Synchronisation, Jitterdämpfung und Takterzeugung. Entwickler können die neuen FemtoClock-3-Lösungen mit ClockMatrix™, VersaClock, Puffern und Oszillatoren aus dem breiteren Portfolio für Timinglösungen von Renesas kombinieren. Damit lassen sich anspruchsvolle Timinganforderungen in ihren Designs für Hochleistungsfestnetzinfrastruktur und Rechenzentren erfüllen.

FemtoClock 3 arbeitet nahtlos mit der innovativen Anwendung Renesas IC Toolbox (RICBox) zusammen. Mit ihr können Entwickler Bausteine auf dem Evaluierungsboard konfigurieren und programmieren. Zusätzlich verbindet die RICBox sich mit der Renesas Lab-on-the-Cloud-Plattform. Diese ermöglicht es Anwendern, sich virtuell mit einem realen Laboraufbau zu verbinden.

Winning Combinations
Renesas hat FemtoClock 3 mit zahlreichen kompatiblen Bausteinen aus seinem Portfolio kombiniert, um Winning Combinations bereitzustellen, inklusive eines 1600G Fixed Form Factor Switch. Winning Combinations sind technisch ausgereifte Systemarchitekturen, bestehend aus gegenseitig kompatiblen Bausteinen die nahtlos zusammenarbeiten, um ein optimiertes, risikoarmes Design für eine schnelle Markteinführung zu ermöglichen.

Renesas bietet mehr als 400 Winning Combinations mit einer breiten Palette von Produkten aus seinem Portfolio an. Damit können Entwickler ihren Entwicklungsprozess beschleunigen und ihre Produkte schneller auf den Markt bringen. Die Winning Combinations stehen bereit unter: renesas.com/win

Verfügbarkeit
Die FemtoClock-3-Bausteine und Evaluierungsboards sind ab sofort bei Renesas und seinen Distributionspartnern verfügbar. Weitere Informationen, inklusive Musteranfragen und kundenspezifische Anpassungen ab Werk unter: www.renesas.com/femtoclock3.
