Neue MOSFET-Relais erweitern Schalt-Kapazität und Betriebstemperatur

Omron Electronic Components Europe erweitert die MOSFET-Relaisserie G3VM um zwei Bauelemente, die in einem Sechs-Pin-DIP-Format für hohe Ströme höhere Betriebstemperaturen und somit eine erhöhte Schalt-Kapazität bieten.

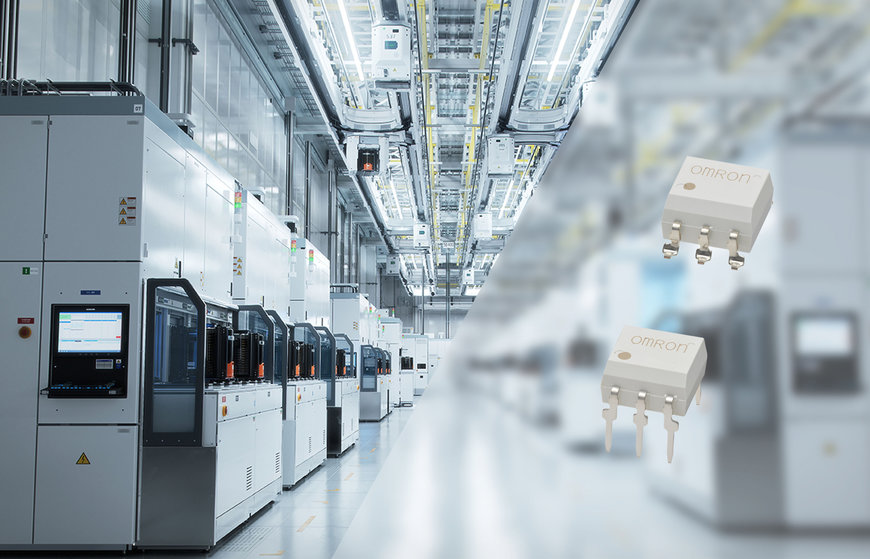

Die 60V DIP6 MOSFET-Relais G3VM-63BR und G3VM-63ER bieten bis zu 0,7A Dauerlaststrom und gleichzeitig hohe Betriebstemperaturen bis 110°C und mehr.

Omrons langlebige MOSFET-Relais sind branchenweit führend in der optischen Halbleitertechnologie und zeichnen sich durch hohe Betriebsgeschwindigkeit und kompakte Abmessungen aus, wodurch die Nachteile mechanischer Relais überwunden werden. Die neuesten MOSFET-Relais verkraften Temperaturen von -40°C bis 110°C und ermöglichen wesentlich kleinere und kompaktere Bauteile als es äquivalenten mechanischen Relais möglich ist. Im Vergleich zu allen elektromechanischen Relais, insbesondere aber zu den Reed-Relais, ist die Eingangs-Leistungsaufnahme außerordentlich niedrig, was Energie spart.

Der maximale Widerstand bei eingeschaltetem Ausgang beträgt typischerweise 0,3Ω (0,1Ω bei Anschluss C), während die typische Kapazität zwischen den Ausgangsklemmen mit 520pF angegeben ist. Ihr maximaler LED-Durchlassstrom beträgt 2 mA. Die Ein- und Ausschaltzeiten betragen 2 ms bzw. 3 ms.

Für Anwendungen in der Fabrikautomation verfügen die neuen Modelle über Öffnerkontakte, die eine Statusausgabe an verknüpfte Geräte ermöglichen, einschließlich des Status ‘Strom aus’. Die neuen Relais können auch zusammen mit dem Schließer verwendet werden und ermöglichen so die Steuerung mehrerer Lasten mit nur einem Eingang. Nutznießer von Fabrikautomation sind SPS-Werkzeugmaschinen, Umrichter, Robotersteuerungen, Temperaturregelungen sowie Brand-, Gas- und Rauchmeldeanlagen.

Weitere Einsatzgebiete des G3VM-63ER sind die Übertragung von Sensorsignalen und das Schalten von Ausgangssignalen - zum Beispiel bei der Gasdetektion und ähnlichen Alarmanwendungen.

Die neuen Relais sind ab sofort als Stick-Verpackung: 50 Stück, oder als Tape-Verpackung erhältlich: 500 Stück (nur für SMT-Typ) mit einem Sortiment, das PCB- und oberflächenmontierbare Anschlüsse umfasst.

www.omron.com
