Referenzdesign für 240-W-USB-C-Motorsteuerungen

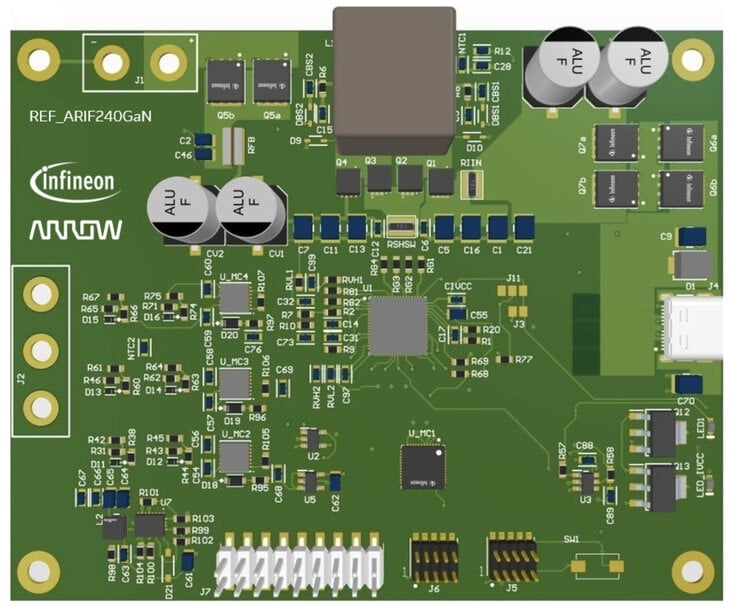

Arrow Electronics und die Infineon Technologies AG haben das Referenzdesign REF_ARIF240GaN vorgestellt. Die Plattform unterstützt USB Power Delivery (PD) 3.2 mit einer Leistung von bis zu 240 W und richtet sich an Anwendungen mit batteriebetriebenen Motorsteuerungen, bei denen kompakte Bauformen, hohe Leistungsdichte und Energieeffizienz erforderlich sind. Das Design erweitert das gemeinsame Referenzdesign-Portfolio beider Unternehmen und adressiert den zunehmenden Übergang zu USB-C-basierten Energieversorgungskonzepten.

USB-C-Leistungsplattform für batteriebetriebene Systeme
Das Referenzdesign basiert auf dem USB-PD-Controller EZ-PD PMG1-B2 von Infineon. Der Baustein unterstützt USB-C-Power-Delivery-Profile bis 240 W und integriert eine Buck-Boost-Topologie zur flexiblen Spannungsregelung in einem kompakten Gehäuse.

Die Plattform ermöglicht die Implementierung von Hochleistungs-USB-C-Ladesystemen und Motorantrieben in einer einzigen Entwicklungsumgebung. Sie unterstützt das Schnellladen von Lithium-Ionen-Batteriepacks mit zwei bis zwölf Zellen und reduziert durch eine integrierte Architektur sowohl die Anzahl der Komponenten als auch die Komplexität des Gesamtdesigns.

GaN-basierte Motorsteuerung
Für die Motorsteuerung nutzt das Referenzdesign einen PSOC C3 Mikrocontroller mit einem 180-MHz-Arm-Cortex-M33-Kern. In Kombination mit 100-V-CoolGaN-G5-Transistoren entsteht eine Plattform für energieeffiziente Motorsteuerungen mit hoher Leistungsdichte.

Die Integration eines vollständigen USB-C-PD-Stacks mit sensorbasierter und sensorloser Motorsteuerung auf einer gemeinsamen Hardwareplattform ermöglicht kompakte Systemdesigns für batteriebetriebene Geräte. Gleichzeitig können Entwicklungszeiten verkürzt, Stücklistenkosten reduziert und der benötigte Platz auf der Leiterplatte minimiert werden.

Anwendungen in Mobilität und Industrie
Zu den vorgesehenen Einsatzbereichen zählen insbesondere Light Electric Vehicles wie E-Bikes, E-Scooter und Personal-Mobility-Devices. Darüber hinaus eignet sich das Referenzdesign für Elektrowerkzeuge, Staubsauger, Haushaltsgeräte, Gartengeräte sowie Robotiksysteme.

Verfügbarkeit und Präsentation
Das Referenzdesign REF_ARIF240GaN ist auf Anfrage erhältlich. Das Engineering Solutions Center (ESC) von Arrow bietet zusätzlich technischen Support sowie Unterstützung bei kundenspezifischen Anpassungen.

Auf der embedded world 2026 präsentieren Arrow Electronics und Infineon ihre gemeinsamen Lösungen für Motorsteuerungs- und batteriebetriebene Anwendungen am Arrow-Stand (4A-342).
