Keysight stellt Echtzeit-Oszilloskope für High-Speed-Schnittstellen vor

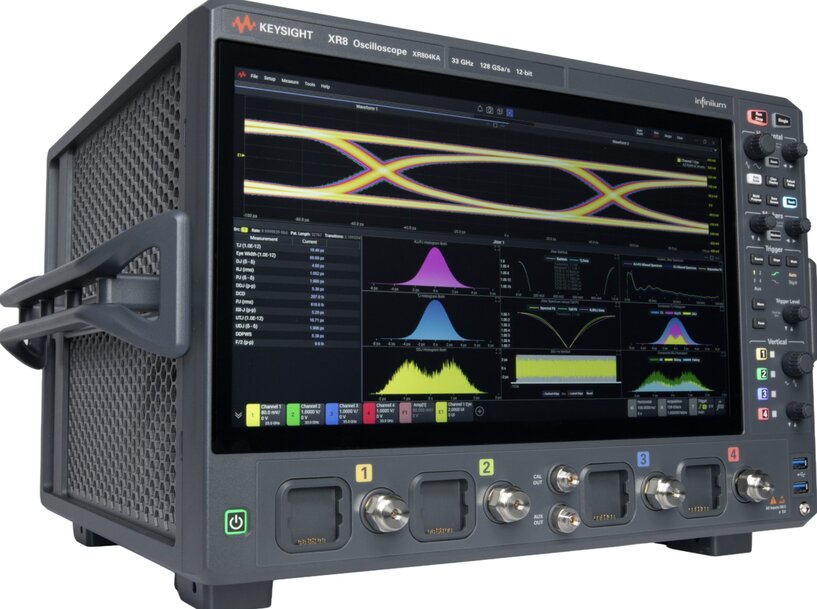

Ingenieure, die moderne digitale Schnittstellen validieren, stehen vor schrumpfenden Timing-Margen und steigenden Datenraten bei Speicher- und Hochgeschwindigkeits-Serienverbindungen. In diesem Kontext hat Keysight Technologies die Echtzeit-Oszilloskop-Plattform Infiniium XR8 für beschleunigte digitale Validierung und Compliance-Tests eingeführt.

Ausgelegt für komplexe serielle und Speicher-Schnittstellen
Schnittstellen wie USB, DisplayPort und DDR erfordern eine präzise Charakterisierung von Jitter, Rauschen und Timing-Verhalten, um Spezifikationen zu erfüllen. Das Infiniium XR8 adressiert diese Anforderungen mit einer überarbeiteten Hardware- und Softwarearchitektur, die Validierungszyklen verkürzen soll, die sich sonst über mehrere Testläufe erstrecken können.

Das System richtet sich an Entwicklungsprozesse in der Halbleiterentwicklung, eingebetteten Elektronik und Hochleistungsrechner-Hardware, in denen die Überprüfung der Signalintegrität über Interoperabilität und Standardzertifizierung entscheidet.

Front-End-ASIC und integrierte digitale Signalverarbeitung
Das Oszilloskop integriert ein neues Front-End-ASIC in Kombination mit einer ADC- und DSP-Verarbeitungseinheit, um Messwiederholbarkeit und Timing-Genauigkeit zu verbessern. Die Architektur unterstützt die Analyse von Hochgeschwindigkeits-Serien-, Speicher- und Mixed-Signal-Designs, bei denen bereits geringe Signalverzerrungen die Protokollmargen beeinflussen.

Zu den Leistungsdaten gehören ein intrinsischer Jitter von 13 fs (rms) und ein Rauschpegel unter 130 µV bei 8-GHz-Bandbreite. Damit wird die Konformitätsprüfung für Schnittstellen wie USB4v2, DisplayPort 2.1 und DDR5 unterstützt. Zusätzlich ermöglicht die Plattform Jitter-Dekomposition, PAM-Analyse und fortgeschrittene Entzerrung zur Identifikation von Signalstörungen und zur Überprüfung von Grenzwerten.

Mechanische Neugestaltung für dichte Labore
Der mechanische Aufbau reduziert den Energieverbrauch, verbessert die thermische Effizienz und minimiert akustische Geräuschemissionen. Das kompakte Format erlaubt eine Platzierung näher am Prüfling, wodurch Kabel-Einflüsse auf Messungen reduziert und Laboraufbauten vereinfacht werden können.

Dieser Ansatz unterstützt Elektroniklabore, in denen mehrere Hochgeschwindigkeits-Validierungssysteme parallel betrieben werden.

Aktualisierte Software-Workflows
Basierend auf der Softwareplattform Infiniium 2026 bietet das System schnellere Reaktionszeiten und höhere Stabilität durch Multithreading-Verarbeitung und optimiertes Speichermanagement. Zu den Funktionen gehören flexible Signal-Fenster, Drag-and-Drop-Konfiguration und ein integrierter SCPI-Recorder für automatisierte Testumgebungen.

Der kombinierte Erfassungs- und Analyseprozess reduziert Aufnahme-, Auswertungs- und Reporting-Zeit um bis zu ein Drittel und erhöht damit den Durchsatz in Compliance-Testumgebungen, die mit Qualifizierungsprozessen innerhalb digitaler Lieferketten verbunden sind.

Auswirkungen auf Validierungszyklen
Durch die Kombination aus Messhardware, Analysesoftware und Automatisierungsfunktionen verkürzt die Plattform Debug- und Zertifizierungsschritte, die von reproduzierbarer Signalcharakterisierung abhängen. Die Architektur ermöglicht die Validierung von Hochgeschwindigkeitsverbindungen mit weniger Testiterationen bei gleichbleibenden Messmargen gemäß Standardanforderungen.
